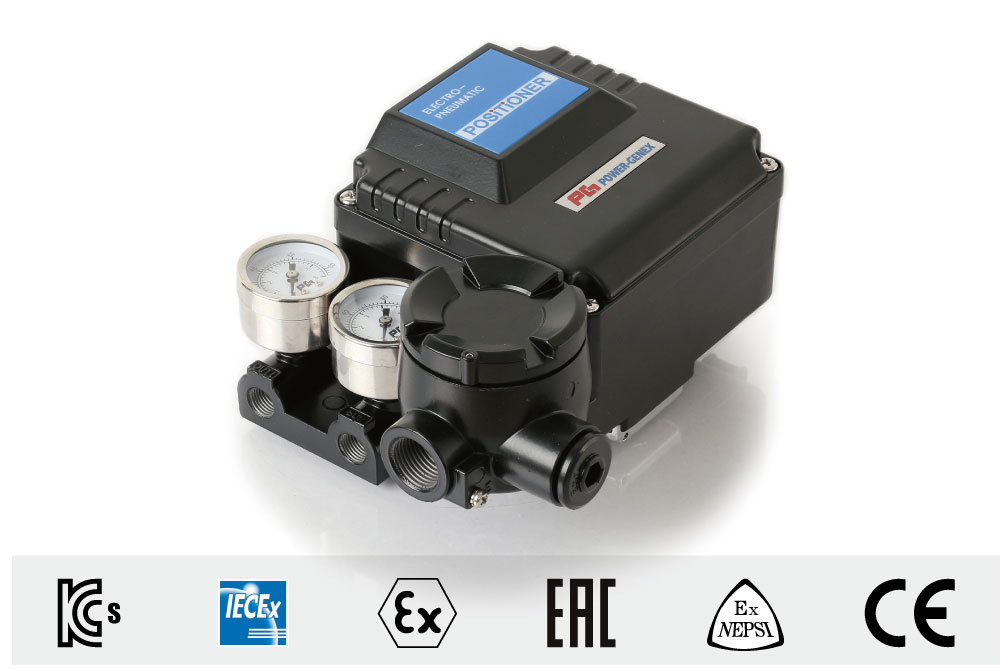

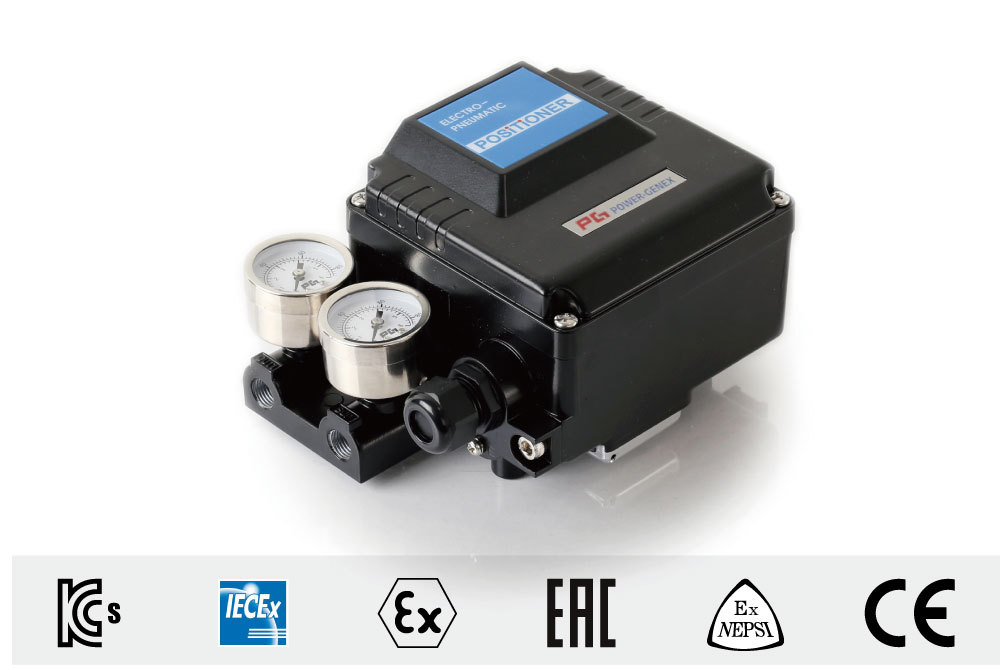

EPL (Линейный тип)
Введение
Прочное устройство управления клапаном, дающее уверенность в надежной работе и исключительной долговечности в суровых рабочих условиях.
Функции
- Простота обслуживания
- Точная калибровка с простой регулировкой ДИАПАЗОНА и НУЛЯ
- Простое переключение на прямое или обратное действие
- Доступен раздельный диапазон 1/2
- Прочный алюминиевый корпус с антикоррозийным покрытием
- Виброустойчивая конструкция
- Стандартные манометры из нержавеющей стали
- Пилотный клапан с ограниченными возможностями В комплект входит комплект диафрагм для небольших приводов
— сертифицирован на ЭМС (K1046/E04) в соответствии с EN 61000-6-2:2001 и EN 61000-6-4:2001 от RWTUV.
Вариант
- Датчик положения ( выходной сигнал 4…20 мА )
- Высокая температура
- Низкая температура
Технические характеристики
| Модель | EPL |
|
| Линейный тип (обратная связь с рычагом) | ||
| Одинарный |
Двойной | |
| Входной сигнал | 4 ~ 20 мА постоянного тока | |
| Входное сопротивление | 235 ± 15Ω | |
| Подача воздуха | Макс. 7,0 бар (100psi), без масла, воды и влаги | |
| Стандартный ход | 10 ~ 150 мм | |
| Пневматические соединения | Rc 1/4 или NPT 1/4 | |
| Электрические соединения | G 1/2 или NPT 1/2 | |
| Класс защиты | Ex dmb IIC T6/T5 , Ex ia IIC T6, IP66 | |
| Температура окружающей среды | -20 ~ +70 °С | |
| Манометр | Нержавеющая сталь | |
| Выходные характеристики | Линейный | |
| Линейность | В пределах ± 1,0% полной шкалы | В пределах ± 1,5% полной шкалы |
| Чувствительность | В пределах ± 0,2% полной шкалы | В пределах ± 0,5% полной шкалы |
| Гистерезис | В пределах 1,0% полной шкалы | |
| Воспроизводимость |
В пределах ± 0,5% полной шкалы | |
| Расход воздуха | 5 л/мин (доп. 1,4 кгс/см²) | |
| Пропускная способность | 80 л/мин (доп. 1,4 кгс/см²) |
|
| Материал | Литой алюминий | |
| Масса |
3,3 кг (с клеммной коробкой) 3,0 кг (без клеммной коробки) |
|
