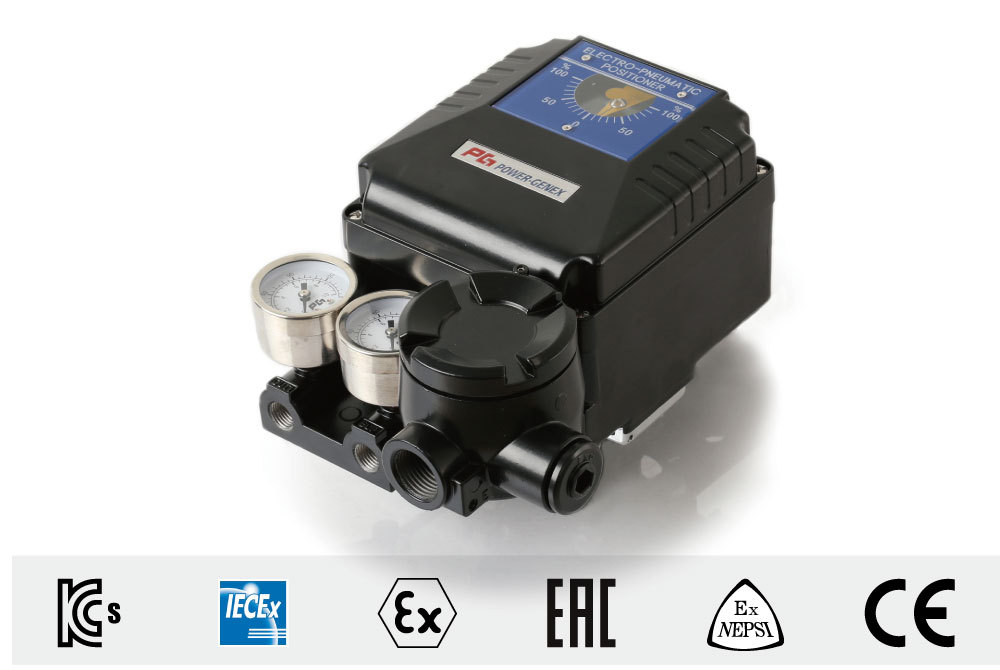

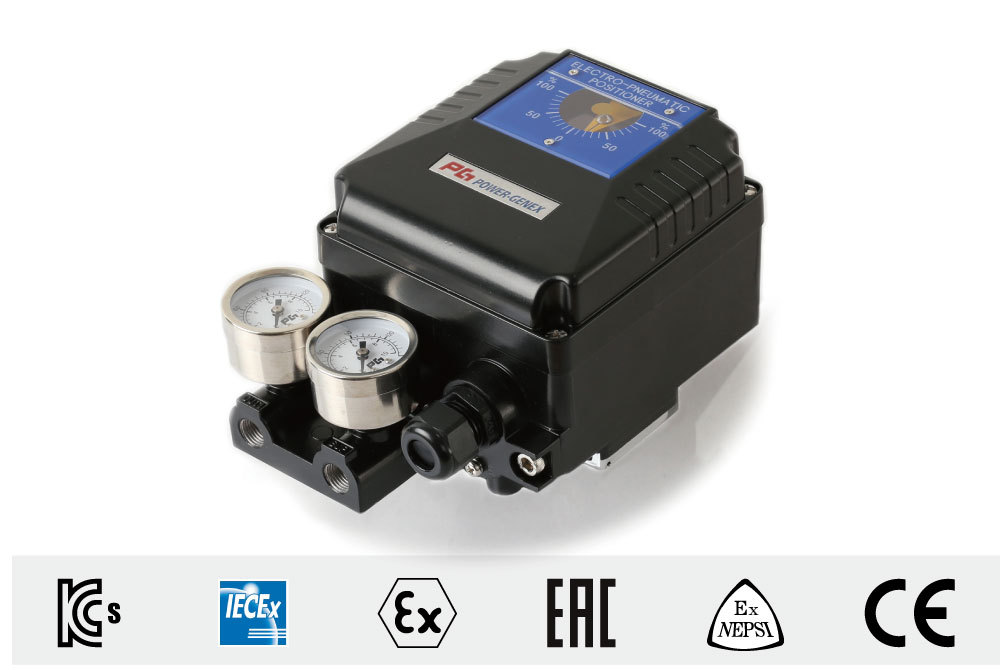

EPR (Поворотный тип)
Введение
Прочное устройство управления клапаном, дающее уверенность в надежной работе и исключительной долговечности в суровых рабочих условиях.
Функции
- Простота обслуживания
- Точная калибровка с простой регулировкой ДИАПАЗОНА и НУЛЯ
- Простое переключение на прямое или обратное действие
- Доступен раздельный диапазон 1/2
- Прочный алюминиевый корпус с антикоррозийным покрытием
- Виброустойчивая конструкция
- Стандартные манометры из нержавеющей стали
- Пилотный клапан с ограниченными возможностями В комплект входит комплект диафрагм для небольших приводов
- Сертифицировано по ATEX Eex md IIB T5 (05 ATEX 1076X) от NEMKO в соответствии с EN 50014:1997, EN 50018:2000 и EN 50028:1987
- Сертифицировано по EMC (K1046/E04) в соответствии с EN 61000-6-2:2001 и EN 61000-6-4:2001 от RWTUV
— сертифицированы для Ex md IIB T6 (99-1075-Q1), Ex md IIC T6 (2000-1057-Q1) и Ex ia IIB. Т6 (2000-1056-Q1) от KOSHA
Вариант
-
Датчик положения
(выходной сигнал 4…20мА
)
- 2 X SPDT концевой выключатель
-
2 датчика приближения P&F NJ2-V3-N
- Визуальный купольный индикатор
- Высокая температура
Технические характеристики
| EPR |
||
| Поворотный тип (обратная связь) | ||
| Одинарный |
Двойной | |
| Входной сигнал | 4~20 мА постоянного тока | |
| Входное сопротивление | 235 ± 15 Ω | |
| Подача воздуха | Макс. 7,0 бар (100psi), без масла, воды и влаги | |
| Рабочий угол | 60 ~ 100 ° | |
| Пневматические соединения | Rc 1/4 или NPT 1/4 | |
| Электрические соединения | G 1/2 или NPT 1/2 | |
| Класс защиты |
Ex md IIB T6, Ex md IIC(H₂) T6, IP66, Ex ia IIB T6 Eex md IIB T5 для ATEX |
|
| Температура окружающей среды | -20 ~ +70℃ | |
| Манометр | Нержавеющая сталь | |
| Выходные характеристики | Линейный | |
| Линейность | В пределах ± 1,0% полной шкалы | В пределах ± 1,5% полной шкалы |
| Чувствительность | В пределах ± 0,5% полной шкалы | |
| Гистерезис | В пределах 1,0% полной шкалы | |
| Воспроизводимость |
В пределах ± 0,5% полной шкалы | |
| Расход воздуха | 5 л/мин (доп. 1,4 кгс/см²) | |
| Пропускная способность | 80 л/мин (доп. 1,4 кгс/см²) |
|
| Материал | литой алюминий | |
| Масса |
3,5 кг (с клеммной коробкой) 3,2 кг (без клеммной коробки) |
|
Как заказать
| EPR - |
|
|
|
|
|
|
|
|
|
|
