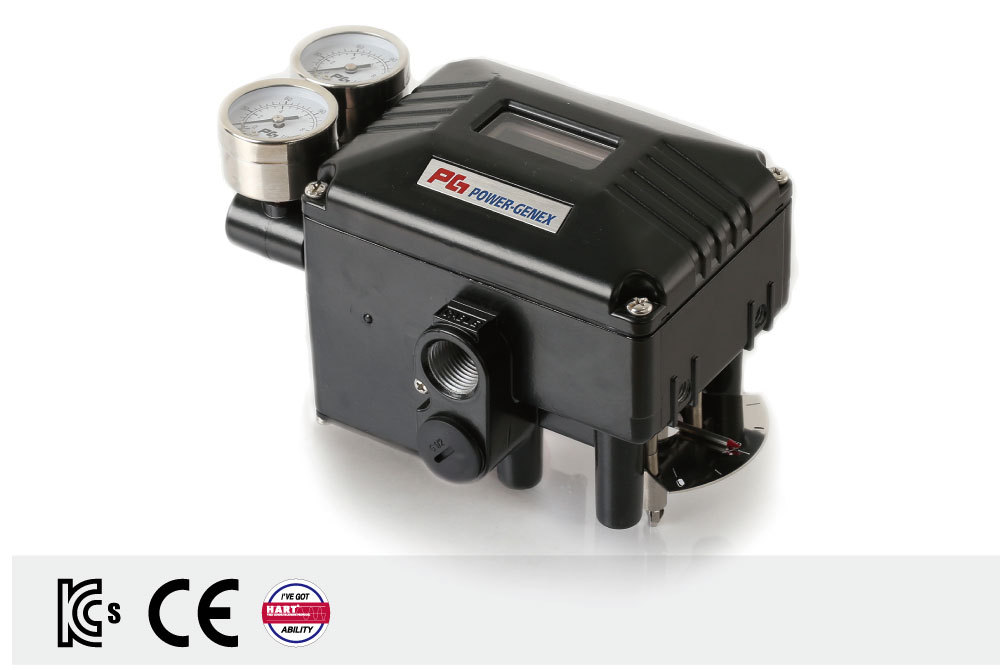

SS интеллектуальный позиционер
Введение
Самое интеллектуальное устройство управления клапаном, обеспечивающее динамические характеристики и точную настройку с помощью пьезоэлектрической технологии и оптимизированной программы автокалибровки.
Функции
- Автоматическая калибровка для оптимальных условий
- Точные характеристики управления и высокая динамическая реакция
- Простое управление с помощью вилочных клавиш и полнотекстового графического ЖК-дисплея
- Одностороннего и двойного действия
- Низкий расход воздуха благодаря пьезоэлектрическому микроклапану
- Встроенный регулятор давления для устранения колебания давления приточного воздуха
- Безотказные характеристики для небольшого привода
- Высокая устойчивость к ударам и вибрации
- Монтаж на линейные приводы в соответствии со стандартом IEC 534
Вариант
- Датчик положения ( выходной сигнал 4…20мА)
- 2-кратный предел сигнализации (Мин.,Макс.)
- Взрывозащищенное исполнение (Exd IIB T6, Exia IIC T6)
- Связь HART (FSK)
Технические характеристики
| Входной сигнал | 4 – 20 мА при 24 В постоянного тока |
Падение напряжения |
8,5 В постоянного тока при 20 мА (425 Ω) |
Мин Макс. текущий |
3,6 мА /50 мА |
|
Требуемое напряжение нагрузки |
Без HART: 8,5 В (≒ 425 Ω ) |
Давление подачи воздуха |
1,4–7,0 бар (20–100 psi) |
Выходное давление |
Давление приточного воздуха 0–100 % / одинарное или двойное действие |
Запорный клапан |
Диапазон 0–5 % сигнала положения. |
Производительность по воздуху |
6,6 кг/ч = 5,4 нм³/ч = 3 кубических фута в минуту при давлении приточного воздуха 1,4 бар (20psi) |
Расход воздуха |
<0,04 кг/ч |
Пределы влажности |
< 90 % относительной влажности, без конденсации |
Ход |
5-80 мм (Макс. до 150 мм) |
Регулируемая скорость |
1–1000 (самый низкий 1, самый высокий 1000) |
ЖК-индикация |
4-значный ЖК-индикатор |
Время сканирования |
2 мс |
Срабатывание клапана |
Позиция 0–100 %/прямое действие (DA)/обратное действие (RA) |
Характеристическая кривая |
Линейный, E.Q.% (1:25 или 1:50), быстрое открытие. |
Рабочая температура |
-20 ~ +80℃ |
Класс защиты |
IP66, искробезопасность (Exia), взрывозащищенность (Exd) |
Материал корпуса |
Литой алюминий |
Пневматические соединения |
Rc 1/4 или 1/4 NPT |
Электрические соединения |
2 XG 1/2 или 1/2 NPT |
Масса |
2,5 кг |
