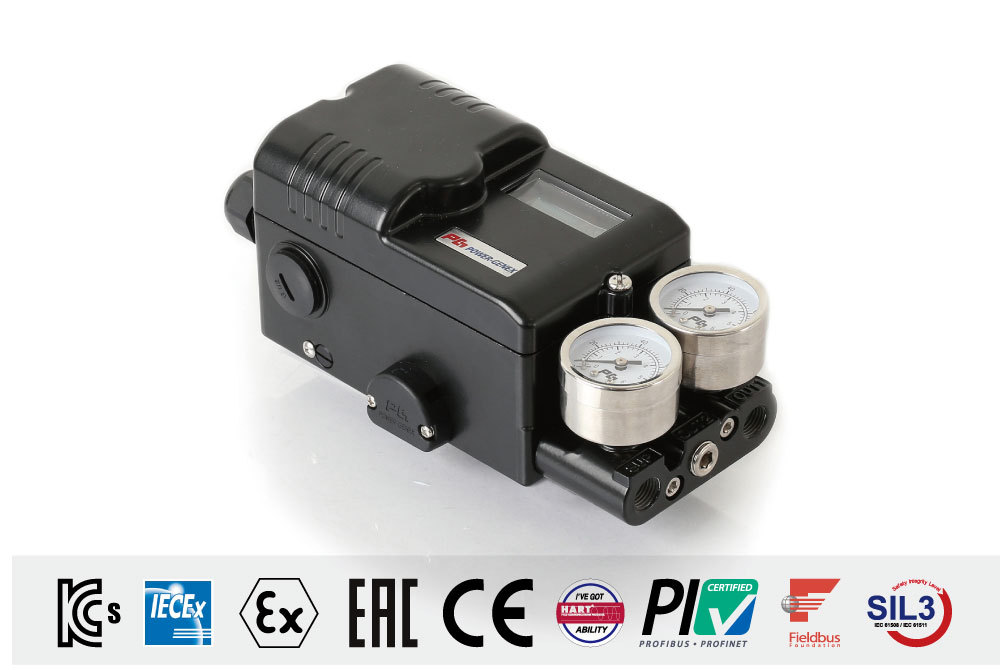

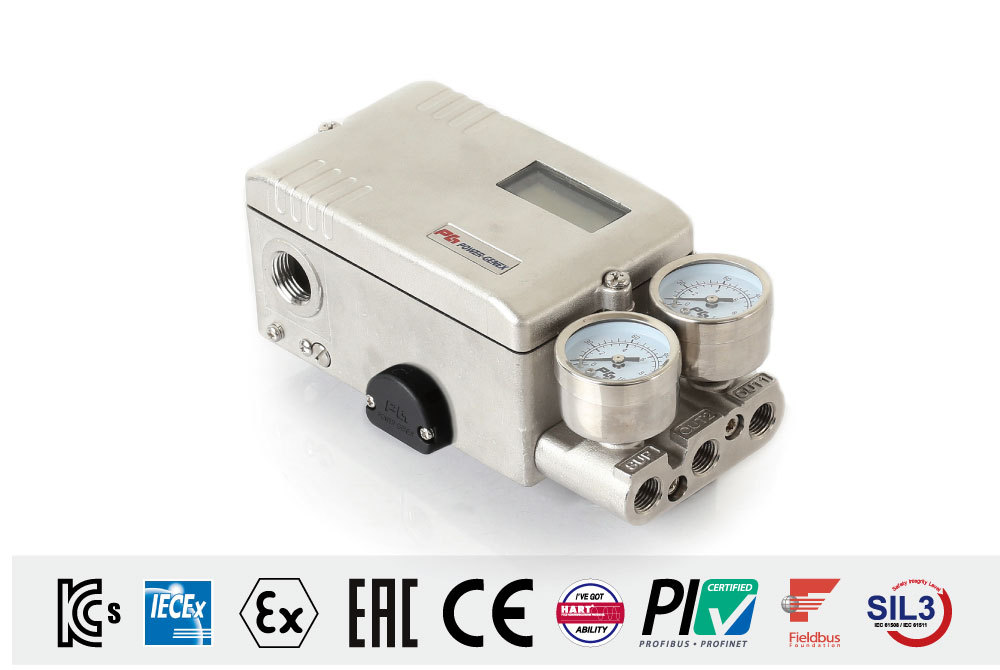

SS2 интеллектуальный позиционер клапана
Введение
Интеллектуальная производительность с инновационным и надежным модулем катушки даже в суровых рабочих условиях.
Функции
- Простая и быстрая автокалибровка
- Автоматическое определение RA (обратного действия) или DA (прямого действия) независимо от неправильного подключения воздуха
- Доступно для использования для одинарного или двойного действия без каких-либо специальных регулировок
- Компактная конструкция, позволяющая устанавливаться на небольшие приводы
- Предоставление сообщений об ошибках при сбоях в работе
- Возможность проверки привода любым фиксированным сигналом в тестовом режиме
- Программируемая характеристическая кривая с 17 точками
- Широкий диапазон рабочих температур -40 ~ +80°С
- Улучшенное управление проходными и шаровыми кранами с высоким коэффициентом трения за счет исключения перерегулирования и колебаний
- Низкое потребление воздуха
- Предоставление монтажного кронштейна, соответствующего IEC 60534-6-1 для линейных клапанов
- Поддержка схемы монтажа NAMUR VDI/VDE 3845 (IEC 60534-6-2) и обеспечение размер монтажного кронштейна для поворотных клапанов
Вариант
- Выходной датчик положения (4–20 мА)
- 2 предельных сигнала тревоги или микропереключатель (SPDT)
- Байпас (автоматический/ручной винт)
- Искробезопасность Ex ia IIC T6/T5
- Связь HART
- Связь Profibus PA
- Fieldbus FF коммуникация
Технические характеристики
Соединение |
Без |
HART-соединение |
Profibus - PA |
Foundation Fieldbus |
Входной сигнал |
4–20 мА при 24 В постоянного тока |
9–32 В постоянного тока |
||
Мин. / Макс. Текущий |
3,6 мА/50 мА |
- |
||
Потребление тока |
- |
15 мА |
16 мА |
|
Падение напряжения |
8,7 В постоянного тока |
9,4 В постоянного тока |
- |
|
Ход/Угол |
Линейный тип: 8–130 мм * |
|||
Давление подачи воздуха |
1,4–7,0 бар (20–100 psi) |
|||
Диапазон выходного давления |
0–100 % давления приточного воздуха |
|||
Производительность по воздуху |
80 ℓ/мин = 4,8 нм³/ч = 2,8 куб. футов/мин (Sup = 1,4 бар) |
|||
Расход воздуха |
2,8 ℓ/мин = 0,17 нм³/ч = 0,1 куб. футов/мин (Sup = 1,4 ~ 6 бар) |
|||
Характеристика |
Линейность < ±0,3% полной шкалы |
|||
ЖК-индикатор |
4-значный ЖК-индикатор |
|||
Регулируемая скорость |
1–1000 (самый низкий 1, самый высокий 1000) |
|||
Время сканирования |
2 мс |
|||
Значение отключения |
Диапазон 0 ~ 10% сигнала положения. |
|||
Срабатывание клапана |
прямого действия (DA) / обратного действия (RA) |
|||
Рабочая Температура |
-40 ~ +80℃ |
|||
Пневматические соединения |
PT 1/4, NPT 1/4 |
|||
Электрические соединения |
PT 1/2, NPT 1/2, М20 х 1,5 |
|||
Класс защиты |
IP66 |
|||
Материал корпуса |
Литой под давлением алюминий/порошковая окраска |
|||
Масса |
1,6 кг |
|||
Как заказать
SS2 |
|
- |
|
|
|
|
|||||
|
|
|
|
|
|
|
