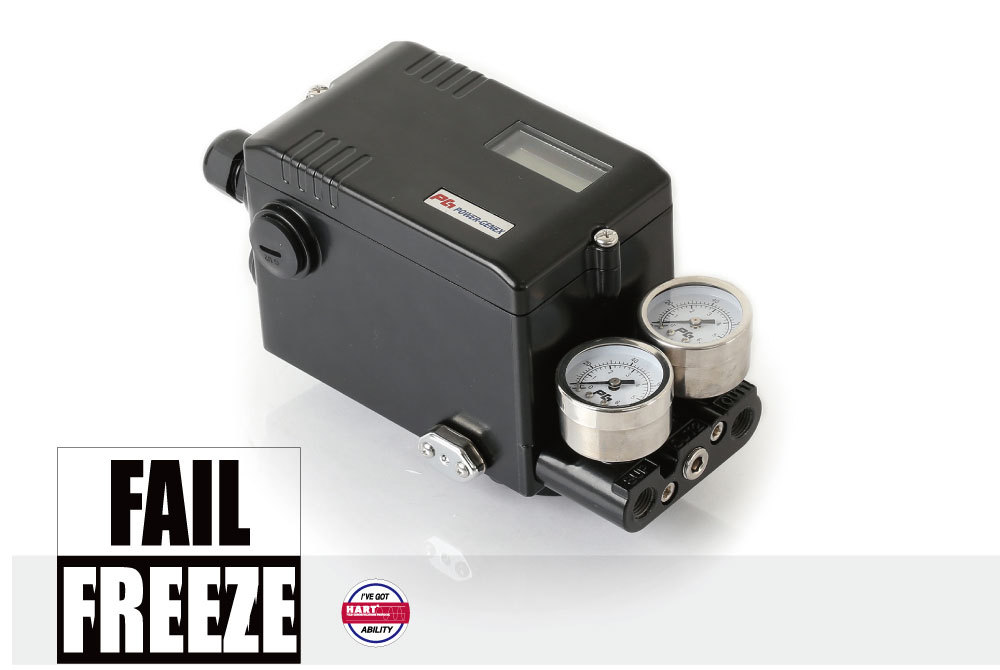

SS5 интеллектуальный позиционер клапана с функцией Fail Freeze
Введение
- ПОЗИЦИОНЕР FAIL FREEZE
- Идеальное сочетание надежной функции замораживания при отказе и интеллектуальной производительности
с инновационным долговечным приводом катушки.
Функции
- Функция «Fail Freeze», помогающая клапану оставаться в последнем положении при потере
электропитания.
- Простая и быстрая автокалибровка
. - Автоматическое определение RA (обратного действия) или DA (прямого действия) независимо от неправильного подключения воздуха.
- Доступно для использование для одинарного или двойного действия без каких-либо специальных регулировок
- Компактная конструкция, позволяющая устанавливаться на небольшие приводы
- Выдача сообщений об ошибках при сбоях в работе
- Возможность тестирования привода любым фиксированным сигналом в тестовом режиме
- Программируемая характеристическая кривая с 17 точками
- Широкая диапазон рабочих температур -30 ~ +80°С
- Улучшенное управление шаровыми и шаровыми кранами с высоким коэффициентом трения за счет устранения перерегулирования и биения
- Низкое потребление воздуха
- Предоставление монтажного кронштейна, соответствующего IEC 60534-6-1 для линейных клапанов
- Поддержка схема монтажа NAMUR VDI/VDE 3845 (IEC 60534-6-2) и монтажный кронштейн разных размеров для поворотных клапанов.
Вариант
- Выходной датчик положения (4–20 мА)
- 2 предельных сигнала тревоги или микропереключатель (SPDT)
- Взрывозащищенный тип (Exia IIC T6) (в разработке)
- Связь HART
- Связь Profibus PA
- Связь Fieldbus FF (ожидается)
Технические характеристики
| Входной сигнал | 4–20 мА при 24 В постоянного тока |
Мин. / Макс. Текущий |
3,6 мА/50 мА |
| Падение напряжения (сопротивление) |
Без Hart: 8,7 В постоянного тока (435Ω при 20 мА) С Hart: 9,4 В постоянного тока (470Ω при20 мА) |
Ход/Угол |
Линейный тип: 8–130 мм * |
Давление подачи воздуха |
1,4–7,0 бар (20–100psi) |
Диапазон выходного давления |
0–100 % давления приточного воздуха |
Производительность по воздуху |
80 ℓ/мин = 4,8 нм³/ч = 2,8 куб. футов/мин (Sup = 1,4 бар) |
Расход воздуха |
2,8 ℓ/мин = 0,17 нм³/ч = 0,1 куб. футов/мин (Sup = 1,4 ~ 6 бар) |
| Характеристики производительности | Линейность < ±0,3% полной шкалы |
ЖК-индикация |
4-значный ЖК-индикатор |
Регулируемая скорость |
1–1000 (самый низкий 1, самый высокий 1000) |
Время сканирования |
2 мс |
| Сбойный уровень зависания |
Входной сигнал < 3 мА |
Скорость дрейфа зависания при сбое |
+2% заданного значения/час при постоянной температуре |
| Значение отключения | Диапазон 0–10 % сигнала положения. |
Срабатывание клапана |
Прямое действие (DA) / обратное действие (RA) |
Рабочая Температура |
-30 ~ +80°C (-22 ~ +176°F)** |
Пневматические соединения |
Rc 1/4 или 1/4 NPT |
Электрические соединения |
2 x G 1/2 или 1/2 NPT |
Класс защиты |
IP66, искробезопасность (Exia IIC T6) |
Материал корпуса |
Литой под давлением алюминий/порошковая окраска |
Масса |
2 кг |
